Шарнірна головка SA14 T/K
В наявностіШарнірна головка SA14 T/K
101 ₴
+380 (97) 333-55-10
  • +380 (99) 333-55-10
  • +380 (48) 708-30-15
Опис
Характеристики
Інформація для замовлення

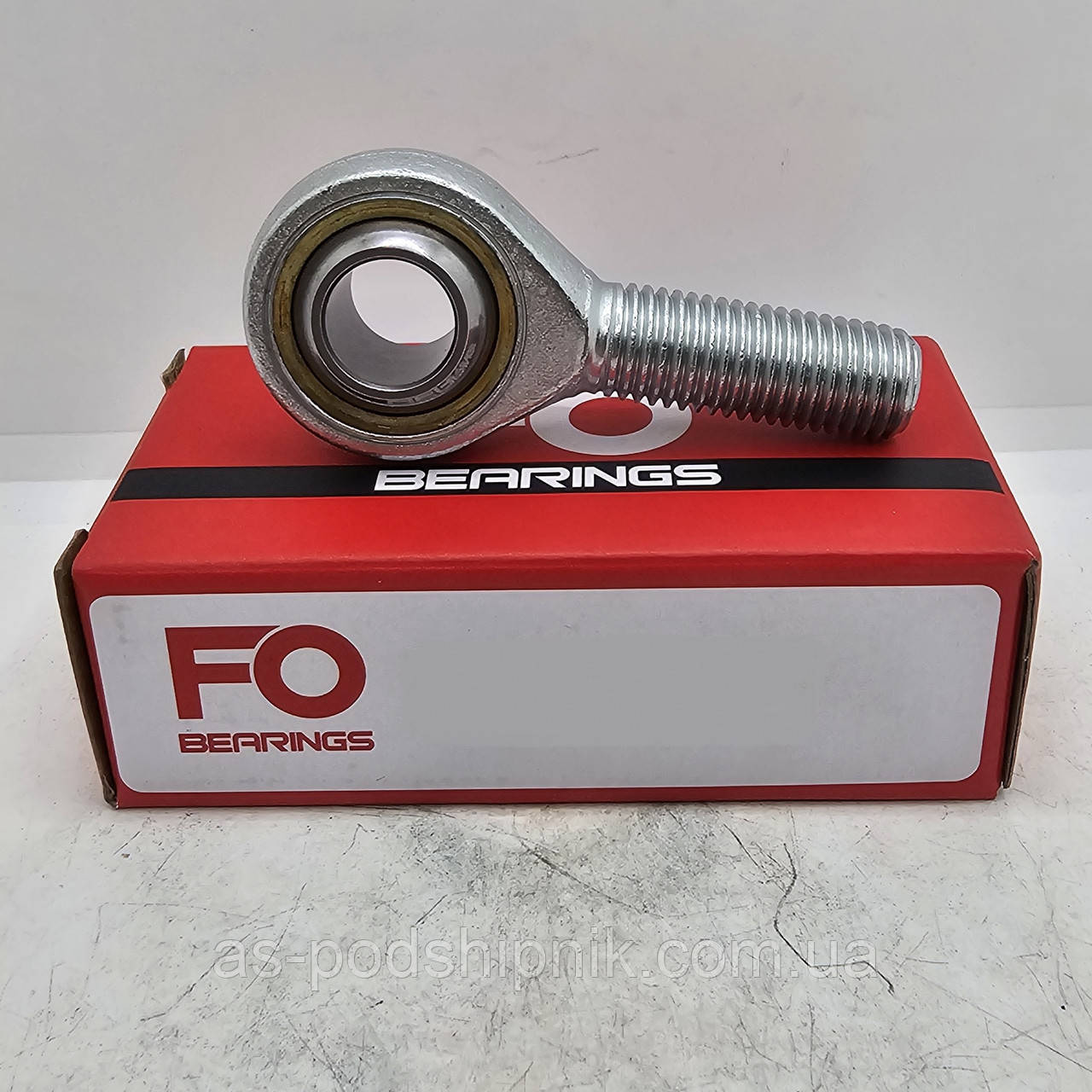

Шарнірна головка із зовнішньою правою різзю SA14-T/K

Тип підшипника: підшипник ковзання
>Внутрішній діаметр: d = 14 мм.

GAKR14-PB

Основні розміри та робочі характеристики

d

14 mm

Діаметр отвору підшипника
D

28 mm

Зовнішній діаметр підшипника
B

19 mm

Ширина внутрішнього кільця
Cr

17.100 N

Динамічна вантажність, радіальна
C0r

32.000 N

Статична вантажність, радіальна
≈m

0,157 kg

Вага

Приєднувальні розміри

r1smin

0,3 mm

Розмір монтажної фаски

Габаритні розміри

dK

25,4 mm

Діаметр кулі
d1

16,8 mm

Зовнішній діаметр торця внутрішнього кільця
d2

36 mm

Зовнішній діаметр вушка
d3

M14

Розмір різі
h

60 mm

Довжина хвостовика із зовнішньою різзю до центру отвору шарніра
C1

13,5 mm

Ширина вушка шарнірної головки
α

16 °

Кут перекидання
l1

36 mm

Довжина хвостовика із зовнішньою різзю до центру отвору шарніра
l2

78 mm

Загальна довжина шарнірної головки із зовнішньою різзю
l7

18 mm

Відстань від центру отвору шарніра до хвостовика
Gr

0 - 0,035 mm

Радіальний проміжок
dOT

0,018 mm

Діаметр отвори підшипника, верхнє відхилення допуску
dUT

0 mm

Діаметр отвору підшипника, нижня відхилення допуску
dT

H7 mm

Діаметр отвору підшипника, допуск
BOT

0 mm

Ширина внутрішнього кільця, верхнє відхилення допуску
BUT

-0,12 mm

Ширина внутрішнього кільця, нижнє відхилення допуску

Діапазон температур

Tmin

-60 °C

Мін. робоча температура
Tmax

250 °C

Макс. робоча температура
Основні
ВиробникCT
Габаритні розміри
Внутрішній діаметр14 мм
Зовнішній діаметр36 мм
Висота16 мм
