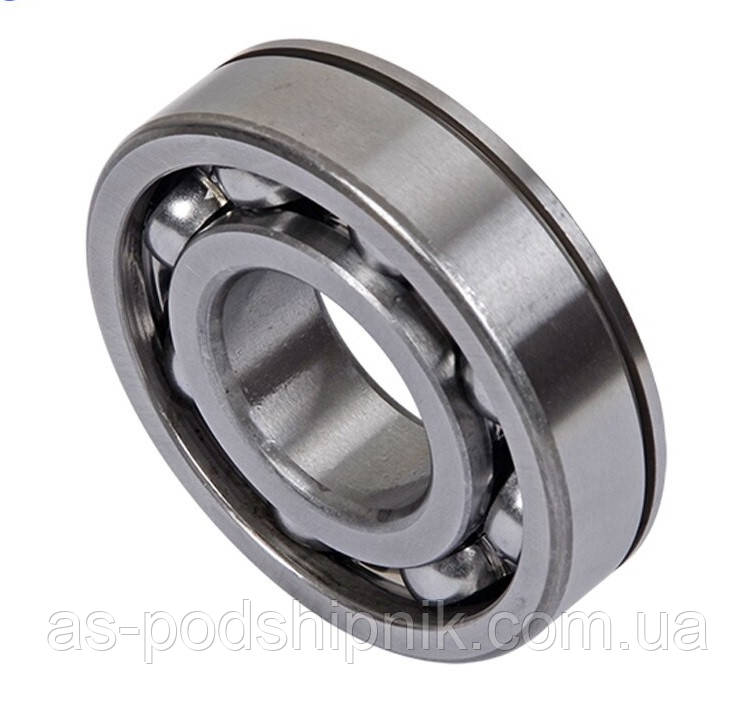

Підшипник 6304N (50304) KYK Japan
107 ₴
Мінімальна сума замовлення на сайті — 150 грн
- +380 (99) 333-55-10
- +380 (48) 708-30-15
Підшипник з канавкою під стопорне кільце 6304 N (розмір 20x52x15)
Виробник: KYK Bearings
Тип підшипника: кульковий однорядний
Внутрішній діаметр:d = 20 мм.
Зовнішній діаметр:D= 52 мм.
Ширина:B = 15 мм.
Аналоги: 50304, 6304 LLU NR NTN, 6304 NR EE SNR, 6304 N ZVL, 6304 N FŁT, 6304 N ZVL, 6304 N FŁT-PBF, 6304 N KINEX, 6304 N ZKL, 50304 GPZ
Технічні характеристики
РОЗМІРИ
d |
20 mm |
Діаметр отвору |
---|---|---|
D |
52 mm |
Зовнішній діаметр |
B |
15 mm |
Ширина |
d1 |
≈30.35 mm |
Діаметр заплеска внутрішнього кільця |
D2 |
≈44.71 mm |
Діаметр виточки на заплечику зовнішнього кільця |
D3 |
49.73 mm |
Діаметр канавки під стопорне кільце на зовнішньому кільці |
b |
1.35 mm |
Ширина канавки під стопорне кільце на зовнішньому кільці |
C |
2.46 mm |
Відстань від торця зовнішнього кільця до канавки під стопорне кільце |
r0 |
max.0.4 mm |
Нижній радіус канавки під стопорне кільце |
r1,2 |
min.1.1 mm |
Розмір фаски зовнішнього кільця |
РОЗМІРИ ОПОРИ
da |
min.27 mm |
Діаметр опори на валу |
---|---|---|
Da |
max.45 mm |
Діаметр опори в корпусі |
Db |
min.59 mm |
Діаметр виточки для стопорного кільця в корпусі |
ba |
min.1.5 mm |
Глибина виточки для стопорного кільця в корпусі |
Ca |
max.3.58 mm |
Відстань від торця зовнішнього кільця до заднього торця стопорного кільця |
ra |
max.1 mm |
Радіус галтелі |
РОЗЧАТНІ ДАНІ
Номінальна динамічна вантажність | C |
16.8 kN |
---|---|---|
Номінальна статична вантажність | C0 |
7.8 kN |
Межа втомленої міцності | Pu |
0.335 kN |
Номінальна частота обертання |
30 000 r/min |
|
Гранична частота обертання |
19 000 r/min |
|
Розрахунковий коефіцієнт | kr |
0.03 |
Розрахунковий коефіцієнт | f0 |
12 |
МАССА
Маса підшипника |
0.14 kg |
Основні атрибути | |
---|---|
Виробник | KYK |
Країна виробник | Японія |
Габаритні розміри | |
Внутрішній діаметр. | 20 мм |
Висота | 15 мм |
Зовнішній діаметр | 52 мм |
