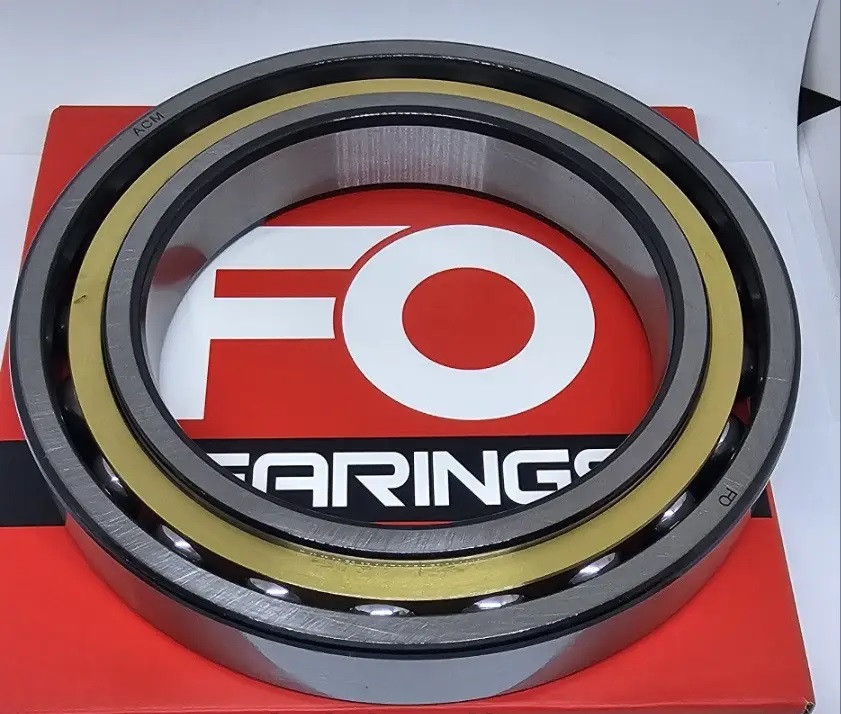

Підшипник 7324 ACM (46324Л) FO Bearings
5 842 ₴
+380 (97) 333-55-10
- +380 (99) 333-55-10
- +380 (48) 708-30-15
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення
Підшипник 7324ACM (розмір 120x260x55)
Виробник: FO Bearings
Тип підшипника: кульковий радіально-упорний однорядний
Внутрішній діаметр: d= 120 мм.
Зовнішній діаметр: D= 260 мм.
Ширина: B= 55 мм.
Технічні характеристики
РОЗМІРИ
| d |
120 mm |
Діаметр отвору |
|---|---|---|
| D |
260 mm |
Зовнішній діаметр |
| B |
55 mm |
Ширина |
| d1 |
≈ 178.4 mm |
Діаметр заплечика внутрішнього кільця (великий торець) |
| d2 |
≈ 153.85 mm |
Діаметр заплечика внутрішнього кільця (малий торець) |
| D1 |
≈ 211 mm |
Діаметр заплечика зовнішнього кільця (великий торець) |
| a |
107 mm |
Відстань до точки тиску |
| r1,2 |
min. 3 mm |
Розмір фаски |
| r3,4 |
min. 1.5 mm |
Розмір фаски малого торця зовнішнього кільця |
РОЗМІРИ ОПОРИ
| da |
min. 134 mm |
Діаметр опори на валу |
|---|---|---|
| Da |
max. 246 mm |
Діаметр опори в корпусі |
| Db |
max. 253 mm |
Діаметр опори в корпусі |
| ra |
max. 2.5 mm |
Радіус галтелі |
| rb |
max. 1 mm |
Радіус галтелі |
РОЗРАХУНКОВІ ДАНІ
| C |
238 kN |
Номінальна динамічна вантажопідйомність |
|---|---|---|
| C0 |
250 kN |
Номінальна статична вантажопідйомність |
| Pu |
7.65 kN |
Межа втомної міцності |
|
3 000 r/min |
Номінальна частотаобертання | |
|
3 600 r/min |
Гранична частота обертання | |
| A |
1.11 |
Расчётный коэффициент |
| kr |
0.09 |
Расчётный коэффициент |
| e |
1.14 |
Расчётный коэффициент |
| X |
0.35 |
Расчётный коэффициент |
|---|---|---|
| Y0 |
0.26 |
Расчётный коэффициент |
| Y2 |
0.57 |
Расчётный коэффициент |
| X |
0.57 |
Розрахунковий коефіцієнт |
|---|---|---|
| Y0 |
0.52 |
Розрахунковий коефіцієнт |
| Y1 |
0.55 |
Розрахунковий коефіцієнт |
| Y2 |
0.93 |
Розрахунковий коефіцієнт |
МАСА
|
14.5 kg |
Маса підшипника |
| Габаритні розміри | |
|---|---|
| Внутрішній діаметр | 120 мм |
| Висота | 55 мм |
| Зовнішній діаметр | 260 мм |
- Ціна: 5 842 ₴
