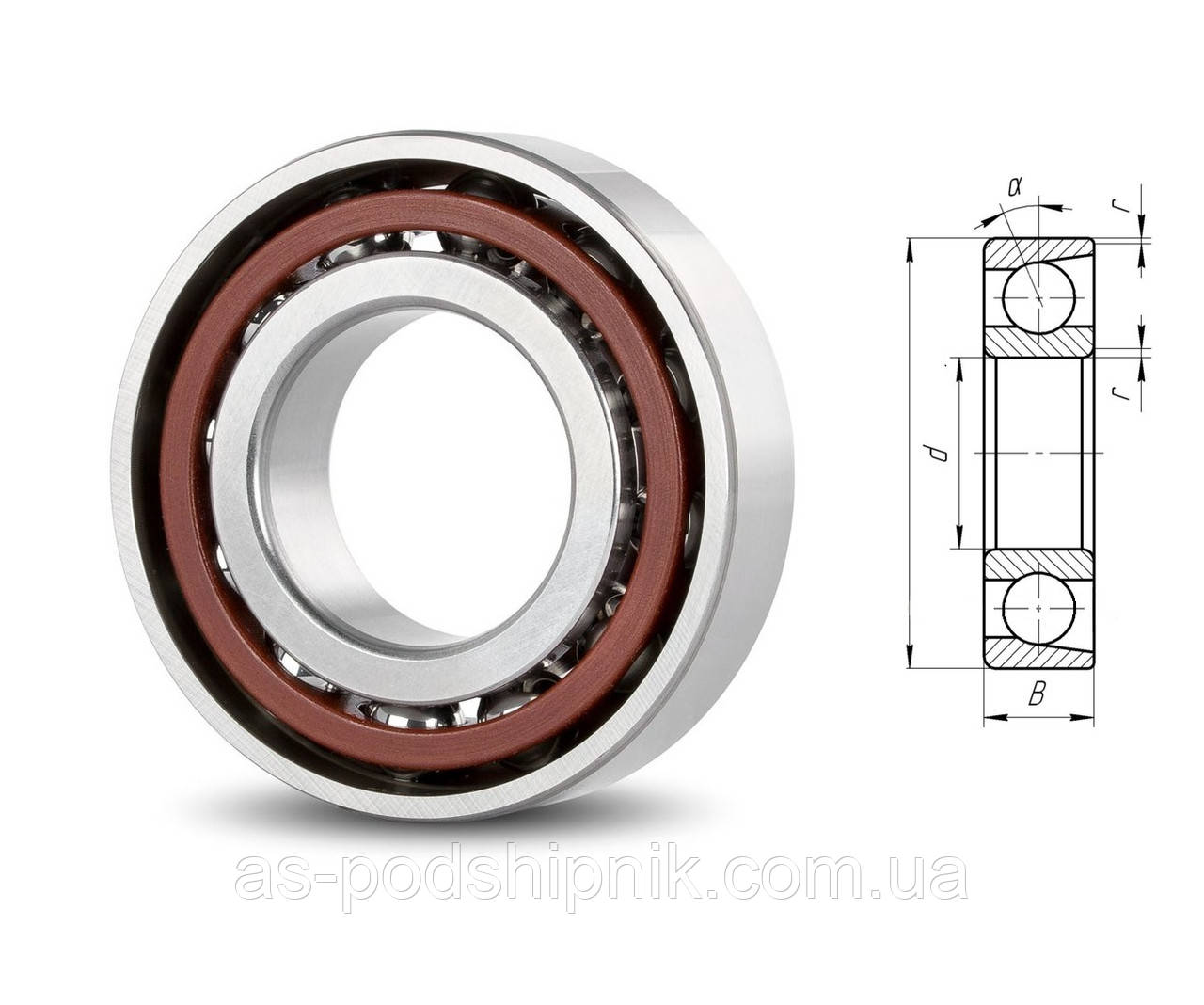

Підшипник 71904Е (1036904Е) FO
197 ₴
+380 (97) 333-55-10
- +380 (99) 333-55-10
- +380 (48) 708-30-15
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення
Подшипник 71904 (розмір 20x37x9)
Виробник: FO Bearings
Тип підшипника: кульковий радіально-упорний однорядний
Внутрішній діаметр: d = 20 мм.
Зовнішній діаметр: D= 37 мм.
Ширина: B = 9 мм.
Технічні характеристики
РОЗМІРИ
d |
20 mm |
Діаметр отвору |
---|---|---|
D |
37 mm |
Зовнішній діаметр |
B |
9 mm |
Ширина |
d1 |
25.6 mm |
Діаметр залячика внутрішнього кільця (великий торець) |
d2 |
25.6 mm |
Діаметр залячика внутрішнього кільця (малий торець) |
D1 |
31.4 mm |
Діаметр залячика зовнішнього кільця (великий торець) |
r1,2 |
min.0.3 mm |
Розмір фаски внутрішнього кільця — великий торець |
r3,4 |
min.0.2 mm |
Розмір фаски зовнішнього кільця — малий торець |
a |
8.4 mm |
Відстань до точки тиску |
РОЗМІРИ ОПОРИ
da |
min.22 mm |
Діаметр опори на валу |
---|---|---|
db |
min.22 mm |
Діаметр опори на валу |
Da |
max.35 mm |
Діаметр опори в корпусі |
Db |
max.35.6 mm |
Діаметр опори в корпусі |
ra |
max.0.3 mm |
Радіус галтелі |
rb |
max.0.2 mm |
Радіус галтелі |
dn |
26.8 mm |
Положення оливної форсунки |
РОЗЧАТНІ ДАНІ
Номінальна динамічна вантажність | C |
6.05 kN |
---|---|---|
Номінальна статична вантажність | C0 |
3.2 kN |
Межа втомленої міцності | Pu |
0.137 kN |
Максимально доступна частота обертання для умов змащування пластичним мастилом |
45 000 r/min |
|
Максимально доступна частота обертання для умов оливоповітряного змазування |
67 000 r/min |
|
Угол контакта | α |
15 ° |
Діаметр кульки | Dw |
4.762 mm |
Кількість кульок | z |
15 |
Контрольна кількість мастила | Gref |
0.45 cm³ |
Класс преднатяга A | GA |
25 N |
---|---|---|
Статична осьова жорсткість, клас переднатягу А |
22 N/µm |
|
Клас переднатягу B | GB |
50 N |
Статична осьова жорсткість, клас переднатягу B |
29 N/µm |
|
Класс преднатяга С | GC |
100 N |
Статична осьова жорсткість, клас переднатягу С |
40 N/µm |
|
Класс преднатяга D | GD |
200 N |
Статична осьова жорсткість, клас переднатягу D |
56 N/µm |
Розрахунковий коефіцієнт | f |
1.05 |
---|---|---|
Розрахунковий коефіцієнт | f1 |
1 |
Розрахунковий коефіцієнт | f2A |
1 |
Розрахунковий коефіцієнт | f2B |
1.04 |
Розрахунковий коефіцієнт | f2C |
1.09 |
Розрахунковий коефіцієнт | f2D |
1.15 |
Розрахунковий коефіцієнт | fHC |
1 |
Розрахунковий коефіцієнт | f0 |
9.8 |
МАССА
Маса підшипника |
0.035 kg |
Габаритні розміри | |
---|---|
Внутрішній діаметр. | 20 мм |
Висота | 9 мм |
Зовнішній діаметр | 37 мм |
- Ціна: 197 ₴
