Шарнірна головка SA10 T/K CT
66 ₴
Мінімальна сума замовлення на сайті — 150 ₴
+380 (97) 333-55-10
- +380 (99) 333-55-10
- +380 (48) 708-30-15
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

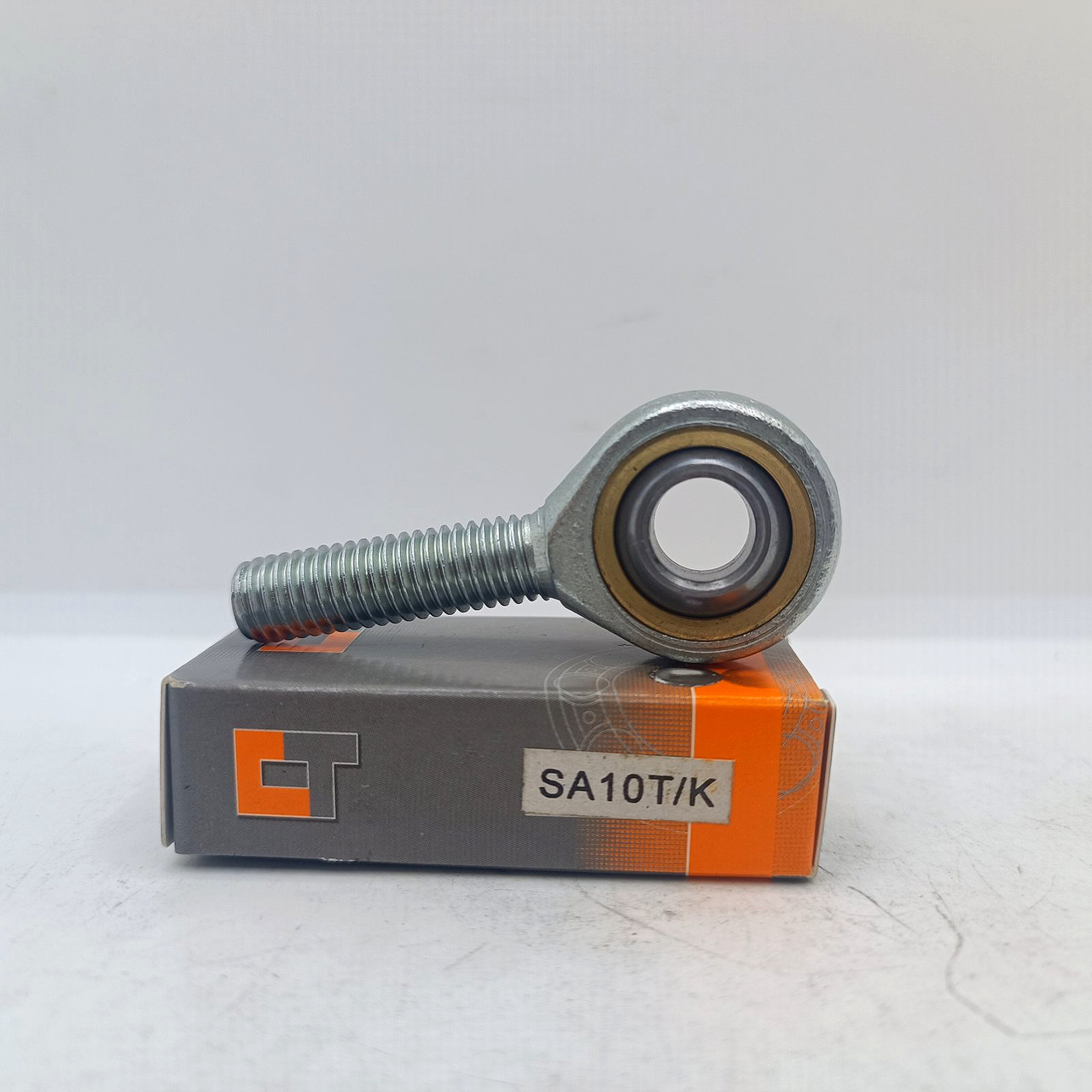

Шарнірна головка із зовнішньою правою різьбою SA10 T/K CT
Виробник: CT
Тип підшипника: підшипник ковзання
Внутрішній діаметр: d= 10 мм.

Основні розміри та робочі характеристики
| d |
10 mm |
Діаметр отвору підшипника |
| D |
22 mm |
Зовнішній діаметр підшипника |
| B |
14 mm |
Ширина внутрішнього кільця |
| Cr |
10.000 N |
Динамічна вантажність, радіальна |
| C0r |
18.500 N |
Статична вантажність, радіальна |
| ≈m |
69,364 g |
Вага |
Приєднувальні розміри
| r1smin |
0,3 mm |
Розмір монтажної фаски |
Габаритні розміри
| dK |
19,05 mm |
Діаметр кулі |
| d1 |
12,9 mm |
Зовнішній діаметр торця внутрішнього кільця |
| d2 |
28 mm |
Зовнішній діаметр вушка |
| d3 |
M10 |
Розмір різі |
| h |
48 mm |
Довжина хвостовика із зовнішньою різьбою до центру отвору шарніра |
| C1 |
10,5 mm |
Ширина вушка шарнірної головки |
| α |
13 ° |
Кут перекидання |
| l1 |
28 mm |
Довжина хвостовика із зовнішньою різьбою до центру отвору шарніра |
| l2 |
62 mm |
Загальна довжина шарнірної головки із зовнішньою різьбою |
| Gr |
0 - 0,035 mm |
Радіальний проміжок |
| dOT |
0,015 mm |
Діаметр отвори підшипника, верхнє відхилення допуску |
| dUT |
0 mm |
Діаметр отвору підшипника, нижня відхилення допуску |
| dT |
H7 mm |
Діаметр отвору підшипника, допуск |
| BOT |
0 mm |
Ширина внутрішнього кільця, верхнє відхилення допуску |
| BUT |
-0,12 mm |
Ширина внутрішнього кільця, нижнє відхилення допуску |
| Основні | |
|---|---|
| Виробник | CT |
| Габаритні розміри | |
| Внутрішній діаметр | 10 мм |
