Шарнірна головка SIL 20
214 ₴
+380 (97) 333-55-10
- +380 (99) 333-55-10
- +380 (48) 708-30-15
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

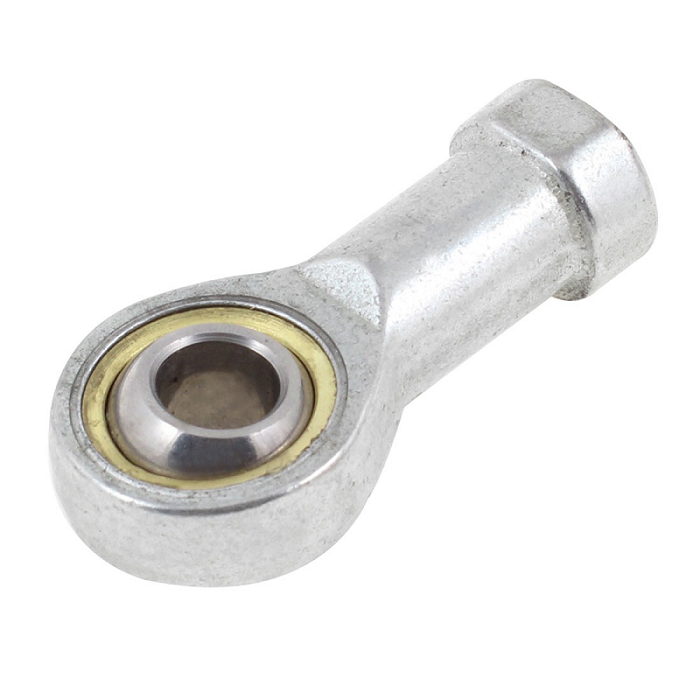

Шарнірна головка (наконечник штока) з внутрішньою різьбою SIL 20 (розмір 20x53x16)
Тип підшипника: підшипник ковзання
Внутрішній діаметр: d=20мм.
Зовнішній діаметр: D= 53мм.
Ширина: B= 16мм.
Розміри
| d | 20 | mm | |
| d2 | max. | 53 | mm |
| B | 16 | mm | |
| G | M 20x1.5 | ||
| C1 | max. | 13.5 | mm |
| h1 | 77 | mm | |
| α | 9 | ° | |
| dk | 29 | mm | |
| d4 | ≈ | 28 | mm |
| l3 | min. | 30 | mm |
| l4 | max. | 106 | mm |
| l5 | ≈ | 16 | mm |
| l7 | min. | 24 | mm |
| w | 24 | mm | |
| r1 | min. | 0.3 | mm |
Розрахункові дані
| Номінальна динамічна вантажопідйомність | C | 30 | kN | |
| Номінальна статична вантажопідйомність | C0 | 57 | kN | |
| Коефіцієнт питомої динамічного навантаження | K | 100 | N/mm2 | |
| Константа матеріалу | KM | 330 |
Маса
| Маса наконечника штока | 0.34 | kg |
| Основні | |
|---|---|
| Виробник | 4Max |
| Габаритні розміри | |
| Внутрішній діаметр | 20 мм |
| Висота | 16 мм |
| Зовнішній діаметр | 53 мм |
