Шарнірна головка з лівою різзю SIL 8
46 ₴
Мінімальна сума замовлення на сайті — 150 грн
+380 (97) 333-55-10
- +380 (50) 333-55-15
- +380 (48) 708-30-15
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

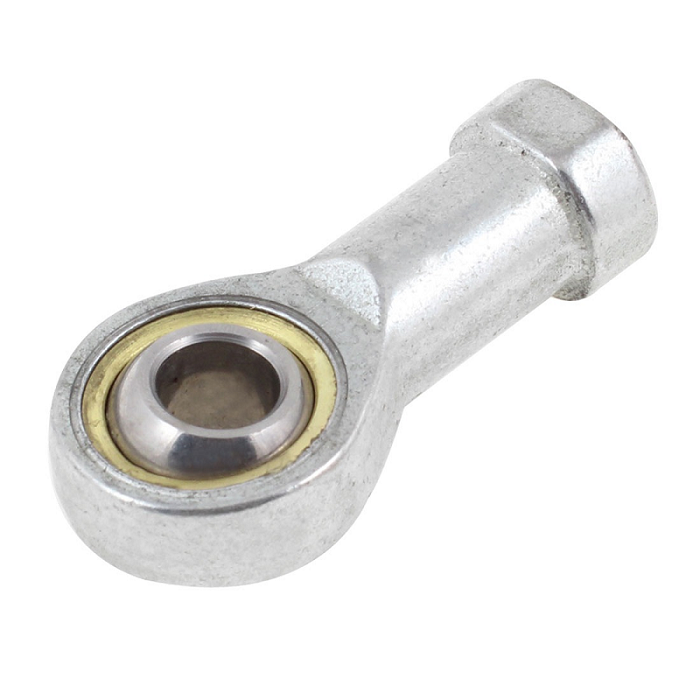

Шарнірна головка (Наконечник штока) з внутрішньою лівою різзю SIL 8 (розмір 8x24x9)
Тип підшипника: підшипник ковзання
Внутрішній діаметр: d=8 мм.
Зовнішній діаметр: D= 24 мм.
Ширина: B = 9 мм.
d | 8 | mm | |
d2 | max. | 24 | mm |
B | 8 | mm | |
G | M 8 | ||
C1 | max. | 6.5 | mm |
h1 | 36 | mm | |
α | 15 | ° | |
dk | 13 | mm | |
d4 | ≈ | 13 | mm |
l3 | min. | 15 | mm |
l4 | max. | 50 | mm |
l5 | ≈ | 9 | mm |
l7 | min. | 11 | mm |
w | 11 | mm | |
r1 | min. | 0.3 | mm |
Розраховані дані
Номінальна динамічна вантажність | C | 5.5 | kN | |
Номінальна статична вантажність | C0 | 12.9 | kN | |
Коефіцієнт питомного динамічного навантаження | K | 100 | N/mm² | |
Константа матеріалу | KM | 330 |
Маса
Маса наконечника штока | 0.039 | kg |
Основні | |
---|---|
Виробник | 4Max |
Габаритні розміри | |
Внутрішній діаметр. | 14 мм |
Висота | 13.5 мм |
Зовнішній діаметр | 36 мм |
