Шарнірна головка SI12 T/K
70 ₴
Мінімальна сума замовлення на сайті — 150 грн
+380 (97) 333-55-10
- +380 (99) 333-55-10
- +380 (48) 708-30-15
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

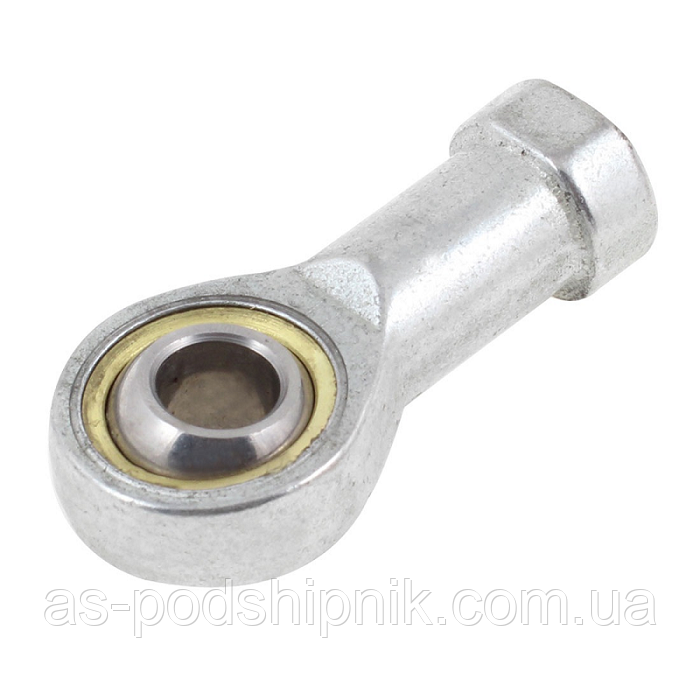

Шарнірна головка (Наконечник штока) з внутрішньою правою різьбою SI12-T/K
Тип підшипника: підшипник ковзання
Внутрішній діаметр: d=12 мм.

Основні розміри та робочі характеристики
| d |
12 mm |
Діаметр отвору підшипника |
| D |
22 mm |
Зовнішній діаметр підшипника |
| B |
10 mm |
Ширина внутрішнього кільця |
| Cr |
10.800 N |
Динамічна вантажність, радіальна |
| C0r |
30.400 N |
Статична вантажність, радіальна |
| Gr |
0,023 - 0,068 mm |
Радіальний проміжок |
| ≈m |
103,759 g |
Вага |
Габаритні розміри
| dK |
18 mm |
Діаметр сфери |
| d1 |
14,9 mm |
Зовнішній діаметр торця внутрішнього кільця |
| d2 |
34 mm |
Зовнішній діаметр вушка |
| d3 |
M12 |
Розмір різі |
| d4 |
17,5 mm |
Діаметр хвостовика |
| h1 |
50 mm |
Довжина хвостовика з внутрішньою різьбою до центру отвору шарніра |
| α |
11 ° |
Кут перекидання |
| l3 |
23 mm |
Довжина різі, внутрішня різь |
| l4 |
67 mm |
Загальна довжина шарнірної головки з внутрішньою різьбою |
| l5 |
6,5 mm |
Довжина хвостовика шарнірної головки |
| l7 |
18 mm |
Відстань від центру отвору шарніра до хвостовика |
| d5 |
22 mm |
Діаметр хвостовика, великий |
| C1 |
8 mm |
Ширина вушка шарнірної головки |
| r1smin |
0,3 mm |
Розмір монтажної фаски |
| W |
19 mm |
Розмір під ключ |
| dOT |
0 mm |
Діаметр отвори підшипника, верхнє відхилення допуску |
| dUT |
-0,008 mm |
Діаметр отвору підшипника, нижня відхилення допуску |
| BOT |
0 mm |
Ширина внутрішнього кільця, верхнє відхилення допуску |
| BUT |
-0,12 mm |
Ширина внутрішнього кільця, нижнє відхилення допуску |
| Основні | |
|---|---|
| Виробник | FO Bearing |
| Габаритні розміри | |
| Внутрішній діаметр | 12 мм |
