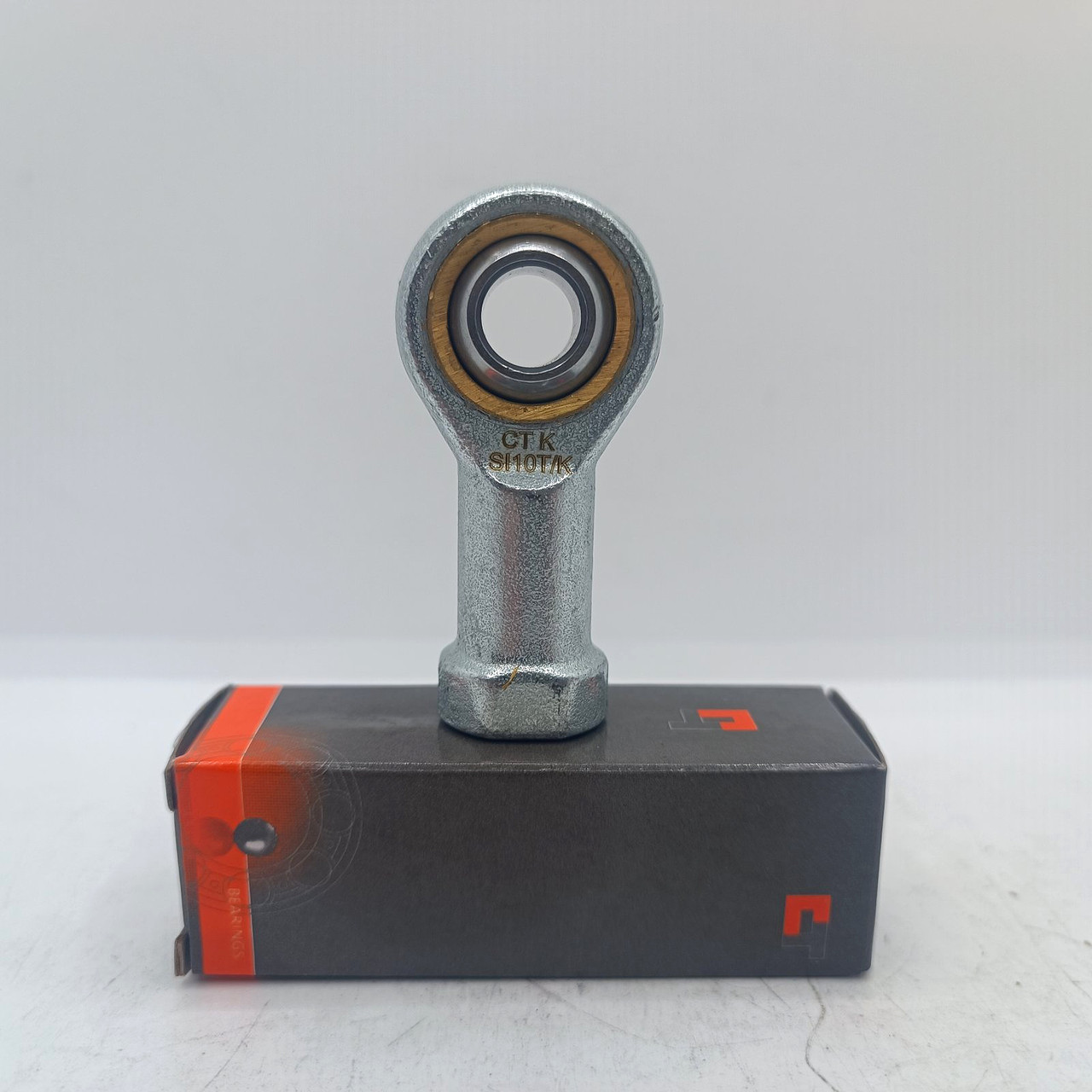

Шарнірна головка SI10 T/K CT

57 ₴

Мінімальна сума замовлення на сайті — 150 грн

+380 (97) 333-55-10
  • +380 (50) 333-55-15
  • +380 (48) 708-30-15
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Шарнірна головка SI10 T/K CT
В наявностіШарнірна головка SI10 T/K CT
57 ₴
+380 (97) 333-55-10
  • +380 (50) 333-55-15
  • +380 (48) 708-30-15
Опис
Характеристики
Інформація для замовлення

 Шарнірна головка (Наконечник штока) з внутрішньою правою різзю SI 10-T/K (розмір 10x22x14)

Тип підшипника: підшипник ковзання
Внутрішній діаметр: d= 10 мм.
Аналоги: EI 10 D-NIRO FLURO (НЕРЖ), EI 10X1, 25 FLURO (ВНУТР. ПРАВ.), EI 10X1, 25 D FLURO (ВНУТР. ПРАВ.), EI 10 DX1, 25-NIRO FLURO (НЕРЖ., ВНУТР. ПРАВ.), EI 10 FLURO, GIR 10 DO ELGES (ВНУТР. ПРАВ.), SI 10 E LS, GIR 10 UK INA, GIRSW 10 FLURO

GIKR10-PB

Основні розміри та робочі характеристики

d

10 mm

Діаметр отвору підшипника
D

19 mm

Зовнішній діаметр підшипника
B

9 mm

Ширина внутрішнього кільця
Cr

8.160 N

Динамічна вантажність, радіальна
C0r

22.000 N

Статична вантажність, радіальна
Gr

0,023 - 0,068 mm

Радіальний проміжок
≈m

65,026 g

Вага

Габаритні розміри

dK

16 mm

Діаметр сфери
d1

13,2 mm

Зовнішній діаметр торця внутрішнього кільця
d2

29 mm

Зовнішній діаметр вушка
d3

M10

Розмір різі
d4

15 mm

Діаметр хвостовика
h1

43 mm

Довжина хвостовика з внутрішньою різзю до центру отвору шарніра
α

12 °

Кут перекидання
l3

20 mm

Довжина різі, внутрішня різь
l4

57,5 mm

Загальна довжина шарнірної головки з внутрішньою різзю
l5

6,5 mm

Довжина хвостовика шарнірної головки
l7

15 mm

Відстань від центру отвору шарніра до хвостовика
d5

19 mm

Діаметр хвостовика, великий
C1

7 mm

Ширина вушка шарнірної головки
r1smin

0,3 mm

Розмір монтажної фаски
W

17 mm

Розмір під ключ
dOT

0 mm

Діаметр отвори підшипника, верхнє відхилення допуску
dUT

-0,008 mm

Діаметр отвору підшипника, нижня відхилення допуску
BOT

0 mm

Ширина внутрішнього кільця, верхнє відхилення допуску
BUT

-0,12 mm

Ширина внутрішнього кільця, нижнє відхилення допуску
Основні
ВиробникCT
Габаритні розміри
Внутрішній діаметр.10 мм
